Home > products > Discrete Magnetic Transformers > Equivalent to HR601680 10/100 Transformer Ethernet Magnetic Transformer , LP1102NL

Equivalent to HR601680 10/100 Transformer Ethernet Magnetic Transformer , LP1102NL

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: LP1102NL

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

single port transformer

,

dual port transformer

PN:
HR601680
Compatible:
LP1102NL
Interface:
10/100Base-T
Port:
Single SMD
Pins:
16
Hipot:
1500V
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Cross:
HR601680 = LP1102NL
PN:
HR601680
Compatible:
LP1102NL
Interface:
10/100Base-T
Port:
Single SMD
Pins:
16
Hipot:
1500V
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Cross:
HR601680 = LP1102NL
Equivalent to HR601680 10/100 Transformer Ethernet Magnetic Transformer , LP1102NL
Equivalent to HR601680 10/100 Ethernet Magnetic Transformer , LP1102NL

Pin to pin HR601680

Factory PN

LP1102NL

Price Break

Unit Price

Extended Price

1-5

A-F

-

10-50

B

-

100-500

C-1

-

1,000-2,500

Supportive

-

5,000

Dynamic

Dynamic

10,000

Dynamic

Dynamic

50,000

 Negotiable

Negotiable

100,000

 Negotiable

Negotiable

500,000

 Negotiable

Negotiable

Cross References

Alternative to HR601680

L/T

Stock

Description

SIN Magnetics 10/100 SMT

Documents Available

PDF/3D/Step/IGS/Price/Cross

Quantity Available

500000 pcs



Compatible HR601680  Electrical Specifications @25℃

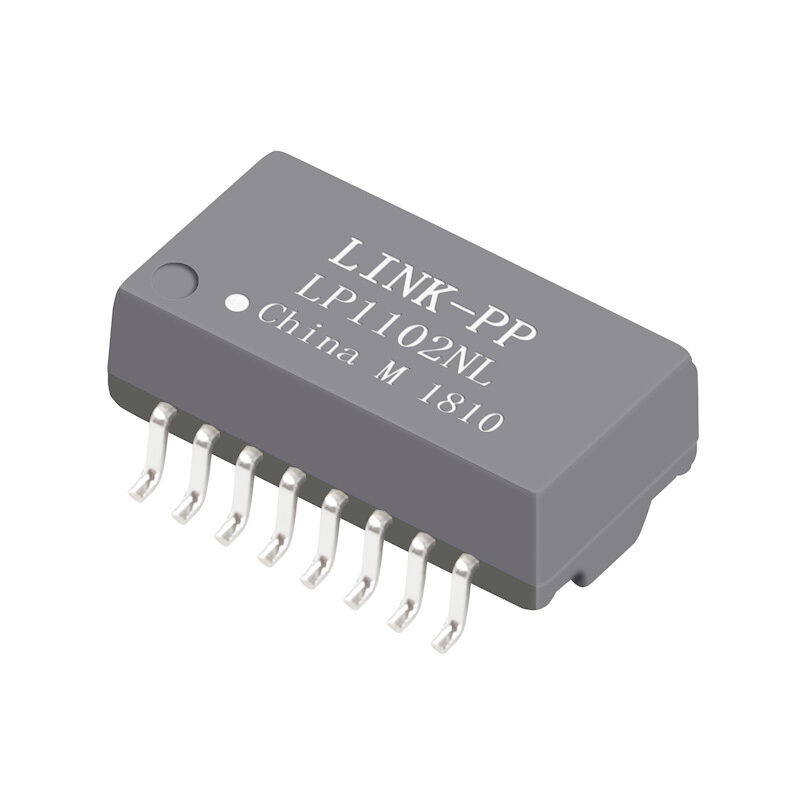

Equivalent to HR601680 10/100 Transformer Ethernet Magnetic Transformer , LP1102NL 0
1.OCL: 350uH MIN
  @100KHz,0.1Vrms,8mADC Bias
2.Turns Ratio:
  TX=1CT∶1CT      RX=1CT∶1CT
3.Insertion Loss:
  0.1-100MHz:-1.1dB MAX
4.Return Loss(dB TYP):
  30MHz:-20    60MHz:-14
  80MHz:-11.5
5.Crosstalk(dB TYP):
  30MHz:-45    60MHz:-40
  100MHz:-35
6.DCMR(dB TYP):
  30MHz:-42    50MHz:-37
  100MHz:-33
7.Hipot: 1500Vrms MIN
8.Operating Temperature: 0℃~70℃./-40℃~85℃

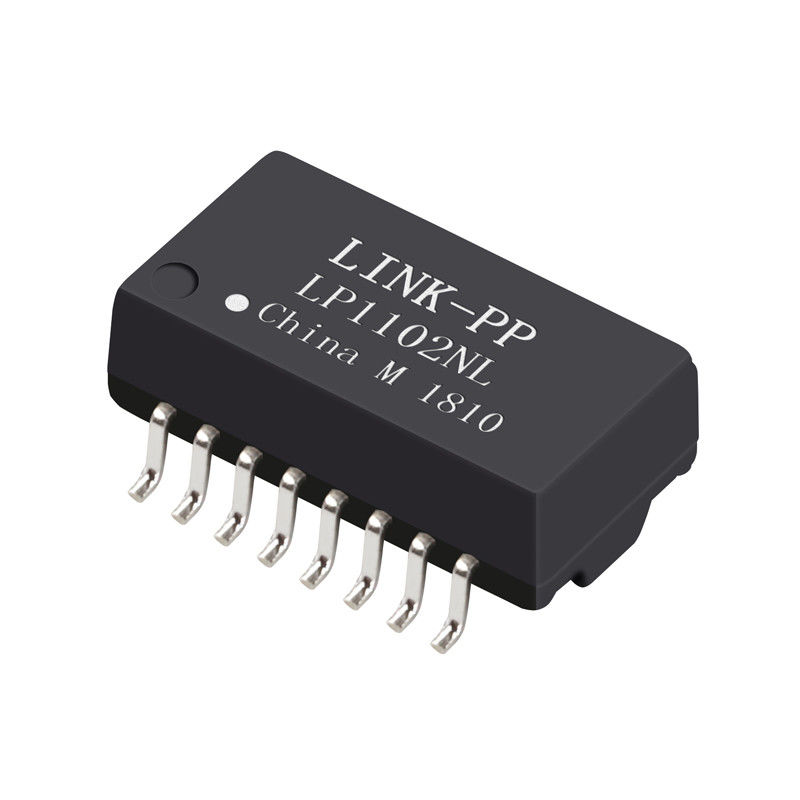

Equivalent to HR601680 10/100 Transformer Ethernet Magnetic Transformer , LP1102NL 1
