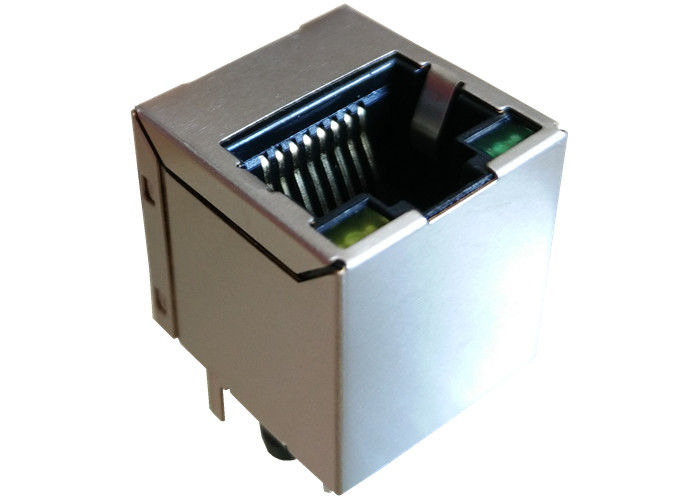

Vertical RJ45 Jack With LED, ARJC07-111071A 10/100 Magnetic Integrated Rj45 Jack

Product Details

Place of Origin: GuangDong, China

Brand Name: LINK-PP

Certification: UL,ROHS,Reach,ISO

Model Number: ARJC07-111071A

Payment & Shipping Terms

Minimum Order Quantity: 50/500/1000/25K

Price: $0.09-$1.85

Packaging Details: 50 pcs in 1 tray,24tray in 1 carton, which is 32*30*31 , 9 KGS (1200pcs) of each carton

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3000000/Month

Get Best Price
Highlight:

stacked rj45 connectors

,

modular jacks rj45

Item:
ARJC07-111071A
ALternate:
LPJD0012BENL
Original Munafactuer:
LINK-PP
Application:
10/100Base-T
Termination:
Solder
Cross Rf:
LPJD0012BENL = ARJC07-111071A
Item:
ARJC07-111071A
ALternate:
LPJD0012BENL
Original Munafactuer:
LINK-PP
Application:
10/100Base-T
Termination:
Solder
Cross Rf:
LPJD0012BENL = ARJC07-111071A
Vertical RJ45 Jack With LED, ARJC07-111071A 10/100 Magnetic Integrated Rj45 Jack

Vertical RJ45 Jack With LED ARJC07-111071A 10/100 Magnetics Integrated Rj45 Jack


ARJC07-111071A Vertical Mount Rj45 Jack Vertical Rj45 POE Vertical entry Rj45



• Compliant with IEEE802.3 standard
• 350uH minimum OCL with 8mA bias current
• High performance for maximum EMI suppression
• High reliability – 750 mating/unmating cycles

• Designed for most leading PHY IC manufacturers such as Broadcom, Marvell, Microsemi.
• Supports 10/100 Base-Tapplications
• Provides signal conditioning, EMI suppression and signal isolation



ELECTRICAL SPECFICATIONS: @25℃


1.Inductance: 350uH Min
  @ 100KHz,0.1V,8mA DC BIAS
2.Turns Ratio(±2%):
  TX=1CT:1     RX=1CT:1
3.Insertion Loss:
  1-100MHz:-1.0dB Max
4.Return Loss(load 100Ω):
  1-30MHz:-18dB Min
  30-60MHz:-16dB Min
  60-80MHz:-12dB Min
  80-100MHz:-10dB Min
5.Crosstalk:
  1-100MHz:-30dB Min
6.Common Mode Rejection:
  1-100MHz:-30dB Min
7.HI-POT:1500Vrms Min @60Hz
8.Operating Temperature Range: 0℃ TO 70℃ / -40℃ To 85℃





Vertical RJ45 Jack With LED, ARJC07-111071A 10/100 Magnetic Integrated Rj45 Jack
