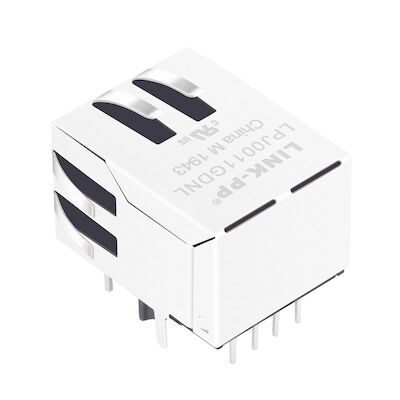

LPJ0011GDNL Cross Euni 203198 Rj45 8C8T 1x1 Integrated Magnetic LED Aligned

Product Details

Place of Origin: China

Brand Name: LINK-PP

Certification: UL,ROHS,Reach,ISO

Model Number: 203198

Payment & Shipping Terms

Minimum Order Quantity: 50/500/1000/25K

Price: $0.05-$1.28

Packaging Details: 50pcs/tray,1200pcs/carton

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 4200K-PCS/Month

Get Best Price
Highlight:

modular jacks rj45

,

industrial rj45 connector

Specification:
203198
Cross Part:
LPJ0011GDNL
Munafactuer:
LINK-PP
Ethernet:
1 X 10/100 Mbit
Turns Ratio:
1:1
Samples:
Available Free
Specification:
203198
Cross Part:
LPJ0011GDNL
Munafactuer:
LINK-PP
Ethernet:
1 X 10/100 Mbit
Turns Ratio:
1:1
Samples:
Available Free
LPJ0011GDNL Cross Euni 203198 Rj45 8C8T 1x1 Integrated Magnetic LED Aligned
LPJ0011GDNL Cross Euni 203198 Rj45 8C8T 1x1 Integrated Magnetic LED Aligned



  • Ethernet 10/100base-T Connectivity
  • 1X rj45, INT. MAG., LED, REVERSE LATCH
  • 203198 Rj45 Mod Jack 8C8T
  • LPJ0011GDNL Cross 203198
  • LED Aligned, EMI-finger Optional.



Single Port RJ45 Jack Modular Connector with 10/100 Base-T Integrated Magnetics,Yellow/Green LED,Tab Down,RoHS
LINK-PP Part Number LPJ0011GDNL
Application-Lan ETHERNET(NoN PoE)
AutomDX YES
Bst Circuit YES
Configuration RX T,C
Configuration TX T,C
Contact Mating Area Plating GOLD 6u"/15u"/30u"
Cores per Port 4
Diodes NO DIODES
LED Option YELLOW/GREEN
Latch TAB DOWN
Number of Ports 1X1
PCB FR4
PCB Mount Angle SIDE ENTRY
PCB Retaining Post T POST
Package Height (Inches) 0.528
Package Height (mm) 13.40
Package Length (Inches) 0.839
Package Length (mm) 21.30
Package Width (Inches) 0.626
Package Width (mm) 15.90
Pin Type THT SOLDER
RoHS Compliant YES-RoHS-5 WITH LEAD IN SOLDER EXEMPTION
Search YES
Shield EMI Tabs WITHOUT
Speed 10/100 BASE-T
Temperature 0 TO 70℃
Turns Ratio RX 1CT:1CT
Turns Ratio TX 1CT:1CT
