Product Details
Place of Origin: Guangdong,China
Brand Name: LINK-PP
Certification: UL,RoHS,Reach,ISO
Model Number: TG1G-S010NZRL / TG1G-E010NZRL
Payment & Shipping Terms
Minimum Order Quantity: 400/2000/10K/25K
Price: $0.06-$3.2
Packaging Details: T&R
Delivery Time: Stock
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Item No1: |
TG1G-S010NZRL |
Category: |
Gigabit Rj45 Transformer |
Turns Ratio: |
1CT : 1CT |
Mounting: |
Surface Mount |
Size / Dimension: |
17.7mm L X 15.8mm W |
Height - Seated (Max): |
6.6mm |
PN2: |
TG1G-E010NZRL |
Cross Made In China: |
LP82465ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Item No1: |
TG1G-S010NZRL |
Category: |
Gigabit Rj45 Transformer |
Turns Ratio: |
1CT : 1CT |
Mounting: |
Surface Mount |
Size / Dimension: |
17.7mm L X 15.8mm W |
Height - Seated (Max): |
6.6mm |
PN2: |
TG1G-E010NZRL |
Cross Made In China: |
LP82465ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

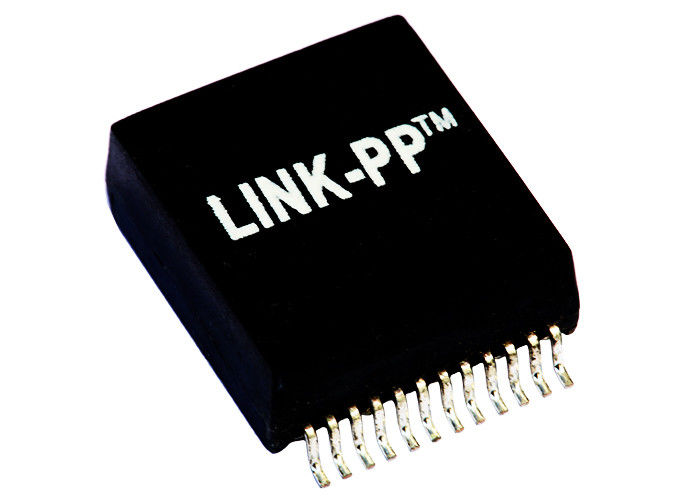

TG1G-S010NZRL / TG1G-E010NZRL | Halo Transformer | Gigabit LAN | SMD Transformer |
Gigabit Ethernet Discrete Transformer Dual Port 10/100BASE-TX
IEEE802.3ab Compliant , 1500Vrms Hi-Pot
Patented Open Frame Construction
Halo TG1G-S010NZRL Transformer Cross
Halo TG1G-E010NZRLTransformer Cross
Competitive Advantage
☛ Designer and Manufacturer for 18 years.
☛ 2500 Works, 4 plants
☛ Definitely Pass Fluke network analyzer
☛ Stock or 4 weeks.
☛ Flexible design according to customers' required informations without any exral fee.
Number of ports | Applications | Turns Ratio | Power Over Ethernet |
Single GE/ Dual FE | 1G Ethernet | 1:1 | IEEE 802.3 |
Packaging | Tab Direction | Mounting Type | Contact Finish |
Reel , Carton | -- | SMT/SMD | -- |
Pins Number | Shielding | Isolation Voltage | LED Color |
24 Pins | -- | 1500 Vrms | --- |
Electrical Specification @25℃
1.Insertion Loss(dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Return Loss(dB Min @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3.Crosstalk(dB Min):
0.3-100MHz: -33-20LOG(f/100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB Min
5.CM TO DM REJ:
0.3-100MHz: -35dB Min
6.Turns Ratio:
PRI:SEC= 1CT:1CT ±2%P7.Inductance(100KHz/0.1V@11mA): 350uH Min
8.Balanced DC Line Current:
350mA Max @ 57VDC Continuous
9.Hipot: 1500Vrms/0.5mA
10.Operating Temperature: -40℃~+85℃.
NOTES:
1.Gigabit Transformer Modules With Power Over Ethernet Option
2.Meets IEEE 802.3af speciffcation
3.For RoHS part add suffix NL
4.RoHS"NL" peak solder rating 260℃%%P5℃.
5.100% Electrical Testing
