JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic

JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic
JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic

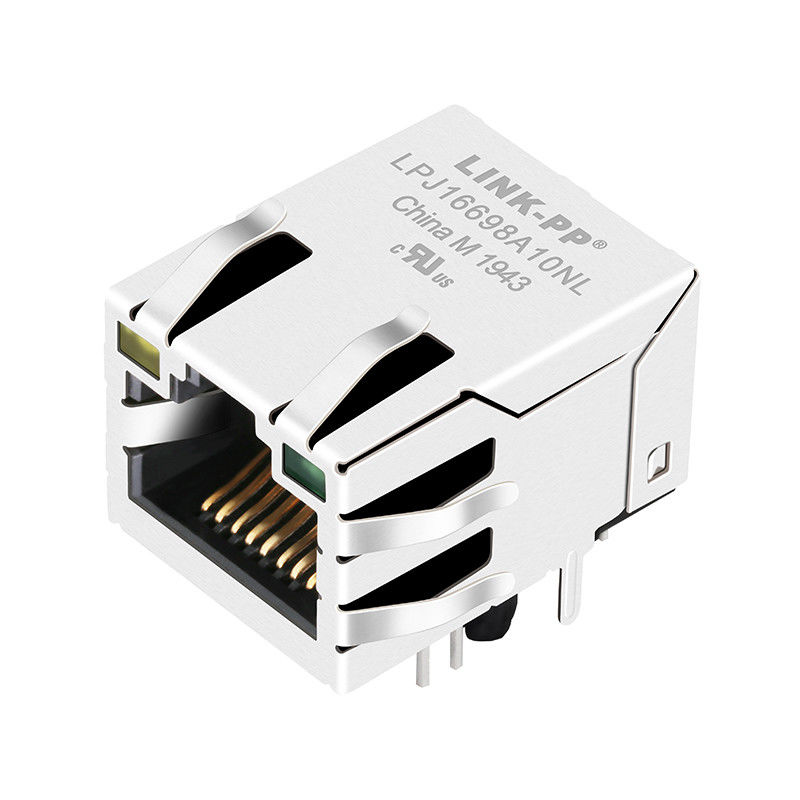

Large Image :  JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic

Product Details:
Place of Origin: China
Brand Name: LINK-PP
Certification: UL,ROHS,Reach,ISO
Model Number: JXD1-0007NL
Payment & Shipping Terms:
Minimum Order Quantity: 50/500/1000/25K
Price: $0.05-$1.28
Packaging Details: 50pcs/tray,1200pcs/carton
Delivery Time: Stock
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Detailed Product Description
Specifications: JXD1-0007NL P/N: LPJ16698A10NL
Mechanical: 21.25x15.95x13.45mm Schematic: 4 Coils, 1CT:1CT
Ethernet: 1x10/100Base-t TAB: UP
High Light:

rj-45 ethernet jack

,

modular jacks rj45

JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic

1. 10/100 Base-T RJ45 Modular Jack
2. 1X1 Tab-up LPJ16698A10NL Compatible to JXD1-0007NL 10/100BaseT
3. Through hole RJ45 modular jack
4. Dimension : 21.25x15.95x13.45mm
5. LED optional , EMI-finger Optional
6. Designed to meet IEEE802.3u requirement

LINK-PP Part Number LPJ16698A10NL
Cross Part Number JXD1-0007NL
Application-Lan ETHERNET(NoN PoE)
AutomDX YES
Bst Circuit YES
Configuration RX T,C
Configuration TX T,C
Contact Mating Area Plating GOLD 6u"/15u"/30u"
Cores per Port 4
Diodes NO DIODES
LED Option Yellow / Green
Latch TAB Up
Number of Ports 1X1
PCB FR4
PCB Mount Angle SIDE ENTRY
PCB Retaining Post T POST
Package Height (mm) 13.45
Package Length (mm) 21.25
Package Width (mm) 15.95
Pin Type THT SOLDER
RoHS Compliant YES-RoHS-5 WITH LEAD IN SOLDER EXEMPTION
Search YES
Shield EMI Tabs WITHOUT
Speed 10/100 BASE-T
Temperature -40 TO + 85℃
Turns Ratio RX 1CT:1CT
Turns Ratio TX 1CT:1CT
JXD1-0007NL Keystone RJ45 Modular Jack LPJ16698A10NL 10/100BaseT Magnetic 0



Applications For Terminal User
Designed to support applications, such as ADSL modems, LAN-on-Motherboard. Networking and communication equipments such as HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem,Call Center solutions , Complex set top boxes , VOIP gateways setup,Border Gateway Protocol,fast ethernet switch ...

Main Customer
Design for Ti , Intel , Samsung , Fluke , Jabil , Flextronics ,Cypress, Freescale,EKF.......

EMS Application
Built-in Flexible PCB Assembly; Rigid-Flexible PCB Assembly; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Optoelectronic Assembly; RF / Wireless Assembly; Through Hole Assembly; Surface Mount Assembly; System Assembly; Printed Circuit Board Assembly
