40SS1041RX HF / 40SS1041RX Quad Port 10/100BASE-TX Transformers Module LP44009NL

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: 40SS1041RX-HF

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

40SS1041RX HF

,

100 Base-TX Transformers Module

,

40SS1041RX

Part Number:
40SS1041RX HF / 40SS1041RX
Series:
Discrete LAN Magnetics
Mount:
Surface Mountable
Data Rate:
100 Base-TX
Operating Temperature Range:
0℃ To +70℃
Storage Temperature Range:
-25℃ To +85℃
Part Number:
40SS1041RX HF / 40SS1041RX
Series:
Discrete LAN Magnetics
Mount:
Surface Mountable
Data Rate:
100 Base-TX
Operating Temperature Range:
0℃ To +70℃
Storage Temperature Range:
-25℃ To +85℃
40SS1041RX HF / 40SS1041RX Quad Port 10/100BASE-TX Transformers Module LP44009NL



40SS1041RX HF / 40SS1041RX 10/100 BASE-T Quad Port Discrete LAN Magnetics


Detailed Information:



LP44009NL 100% Cross 40SS1041RX HF / 40SS1041RX​ LAN Transformer

Quad Port, 10/100 BASE-T Ethernet Transformer Modules, SMD, RoHS
LINK-PP Part Number LP44009NL
Bothhand Part Number 40SS1041RX HF
Speed 10/100 BASE-T
Number of Ports Quad
Application LAN Ethernet
Package SMD
PIN 40
Temperature 0 to + 70
Package Height (mm) 5.70
Package Length (mm) 28.00
Package Width (mm) 17.00
ROHS & Halogen Free YES

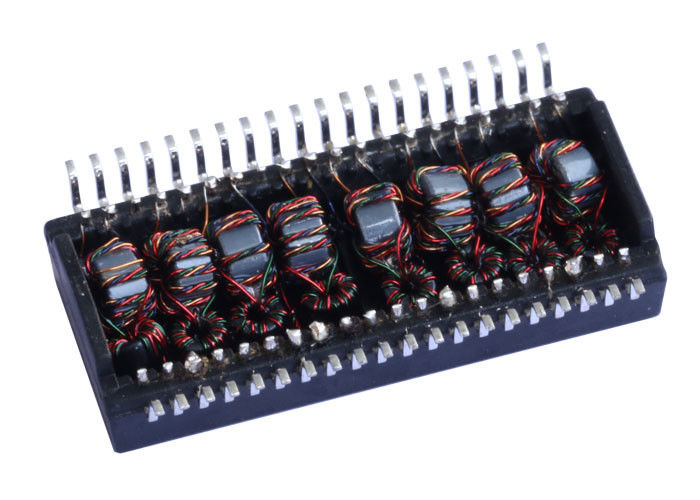

40SS1041RX HF / 40SS1041RX Quad Port 10/100BASE-TX Transformers Module LP44009NL 0



Electrical Specifications @ 25°C



Parameter

Value

Turns Ratio (±5%)

TX: 1CT:1CT, RX: 1CT:1CT

OCL (uH Min)

350 (@100KHz/0.1V with 8mA DC Bias)

L.L. (uH Max)

0.4

Cw/w (pF Max)

56

DCR (Ω Max)

0.9

HI-POT

AC1500V/1mA

Insertion Loss (dB Max)

-1.15 (0.3–100MHz)

Return Loss (dB Min)

-16 (0.3-30MHz),
-12 (30-60MHz),
-10 (60-80MHz)

Crosstalk (dB Min)

-40 (0.3-60MHz),
-35 (60-100MHz)

DCMR (dB Min)

-37 (60MHz),
-28 (100MHz),
-25 (200MHz)





Quad Port, 10/100 BASE-T Ethernet Transformer Modules, SMD, RoHS
