Home > products > SMT RJ45 Connector > LPJES101XDNL 8P8C Surface Vertical Mounting No Magnetics No LEDs Tab Up

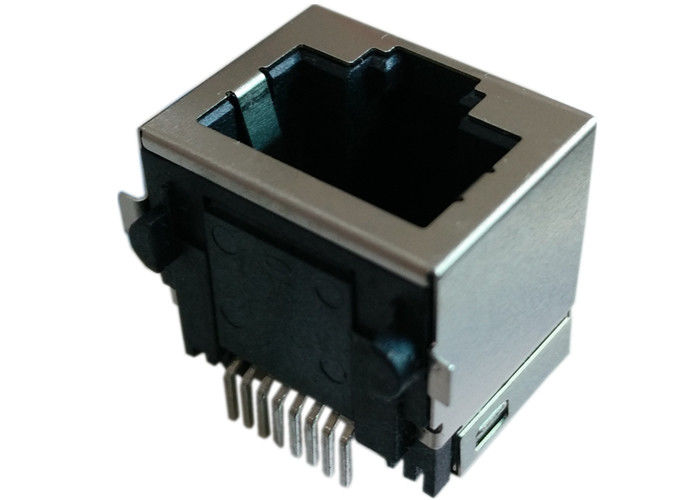

LPJES101XDNL 8P8C Surface Vertical Mounting No Magnetics No LEDs Tab Up

Product Details

Place of Origin: GuangDong, China

Brand Name: LINK-PP

Certification: ISO9001,SGS,UL,CE,REACH

Model Number: LPJES101XDNL

Payment & Shipping Terms

Minimum Order Quantity: 500 PCS

Price: Supportive

Packaging Details: 60 pcs in 1 tray,22 tray in 1 carton, which is 37*30*30 cm, 10 KGS (1320 pcs) of each carton

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3000000/Month

Get Best Price
Highlight:

rj45 smt connector

,

ultra low profile jack

Specifications:
LPJES101XDNL
P.N:
LPJES101XDNL
Original Munafactuer:
LINK-PP
Application:
Cat5/5e
Termination:
Solder
LEDs:
None Or Optional
Specifications:
LPJES101XDNL
P.N:
LPJES101XDNL
Original Munafactuer:
LINK-PP
Application:
Cat5/5e
Termination:
Solder
LEDs:
None Or Optional
LPJES101XDNL 8P8C Surface Vertical Mounting No Magnetics No LEDs Tab Up

LPJES101XDNL 8P8C Surface Vertical Mounting No Magnetics No LEDs Tab Up


LPJES101XAWNL  LPJES101XBGNL  LPJES101XCNL  LPJES101XDNL  LPJES101XNGNL



LINK-PP Surface Mount Rj45 Connector    SMT FASTJack Right Angle.
SMD Rj45 Connector    SMT Jack SMT Rj45 Jack    SMT MAGJack SMT Rj45 Vertical

SMT Modular Jack Rj45 Connector SMT Rj45 Connector SMD    SMT Rj45 Connector Smd POE Rj45



NOTES:


Electrical:
 1.Voltage rating            : 125 VAC RMS
 2.Current Rating            : 1.5 AMP
 3.Contact resistance        : 20 mΩ Max
 4.Insulation resistance     : 1000 MΩ Min @500V DC
 5.Dielectric strength       : 1000 VAC RMS 50Hz,1MIN.
MECHANICAL:
 1.Housing & Insert Material : PBT UL94V-0.
 2.Contact Material          : Phospor bronze T=0.30mm
 3.Plating                   :Gold Plating OVER nickel,
                              Gold plated on content area 3U"
 4.Operating Life            : 750 Cycles Min.
ENVIRONMENTAL:
 1.Storage                   : -40℃ ~ +85℃
 2.Operation                 : -40℃ ~ +85℃.
 3.Wave solder temperature   : 265℃ 5 Sec MAX



Gold Plating:

1.5U;3U;6U;16U;30U;
