Home > products > POE LAN Transformer > HX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse Transformers

HX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse Transformers

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: HX2326NL

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

poe magnetics

,

ethernet transformer

Specifications:
HX2326NL / HX2326FNL
P/N:
LP41654ANL
Turns Ratio:
1CT : 1CT
Size / Dimension:
12.70mm L X 7.11mm W
Hipot:
1500V
Samples:
Available
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Specifications:
HX2326NL / HX2326FNL
P/N:
LP41654ANL
Turns Ratio:
1CT : 1CT
Size / Dimension:
12.70mm L X 7.11mm W
Hipot:
1500V
Samples:
Available
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
HX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse Transformers
HX2326NL , HX2326FNL 10/100B-T POE(+) SMD Pulse Transformers

HX2326NL / HX2326FNL
Datasheet/Price/Specification/3D
10/100 POE+ Transformer
Cross LP41654ANL



Detailed Information:

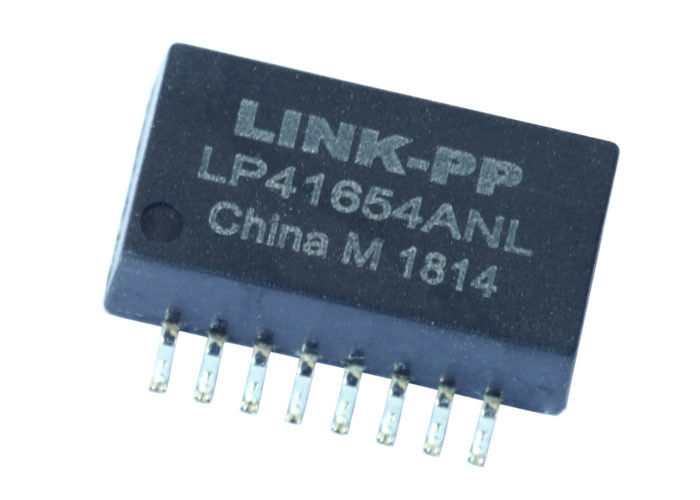

LINK-PP LP41654ANL 100% CROSS PULSE HX2326NL
LINK-PP Equivalent Part Number LP41654ANL
Pulse Specifications HX2326NL / HX2326NLT
Speed 10/100BASE-T
Number of Ports SINGLE
Application - LAN ETHERNET (PoE+)
Package SMD
Temperature -40℃ TO +85℃
AutomDX YES
Comment SAME AS NL VERSION
Configuration RX T,C,S
Configuration TX T,C,S
Construction OPEN FRAME
Cores Per Port 4
Package Height (Inches) 0.234
Package Height (mm) 5.95
Package Length (Inches) 0.500
Package Length (mm) 12.70
Package Width (Inches) 0.281
Package Width (mm) 7.150
Turns Ratio RX 1CT:1CT
Turns Ratio TX 1CT:1CT

About LINK-PP:

HX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse TransformersHX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse TransformersHX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse TransformersHX2326NL | HX2326FNL 10/100B-T POE(+) SMD Pulse Transformers

Why Choose Us

World’s Leader Supplier Of Integrated RJ45 Connector And Discrete Magnetic Transformers

Professional Certification

•ISO 9001:2008

•UL Certification

•Reach Cetitifaction

•RoHS Compliance

•Active Environmental Policy



100% Guarantee Qualtiy

•Manufactured Under Strict Controls.

•100% Tested (Not Just Batch Tested)

•LINK-PP Is OEM Of TE (Tyco) For 9 Years

•Successful Customer: Texas Instruments Samsung Cisco Siemens And Intel…

•LINK-PP Is The Preferred Supplier Of TI (Texas Instruments)

•Quality Guarantee:6 Years



Competitive Price And Service

•More Competitive Price Than Pulse Tyco Halo And Amphenol

•Delivery Time:2-3 Weeks After Orders

•Free Samples Are Available

•Provide New Design For Customer Requirements

•90% Off Shipping Cost By DHL UPS DEDEX Or TNT



LINK-PP Corporate Policy

•The Corporate Goal Is To Achieve The Highest Level Of Customer Satisfaction

Through Continuous Improvements In Quality, Delivery And Service

• LINK-PP Is Committed To And Expects Quality Performance From Every Employee

• The Company Standard Is Defect-Free Products And Services

HX2326NL , HX2326FNL 10/100B-T POE(+) SMD Pulse Transformers
0875-1G2T-E3
C855-2B4R-54
HX2326FNL
0879-2C6R-54
13F-2010CNL
7490101120
HX2326NL
HX2326FNL
0826-1X4T-43-F
0810-2H6R-28-F
0811-2X4R-28-F
0854-2X8R-GK-F
HX2326NL
20PT1024X LF
7490101120
0895-2X6R-GK
13F-2010CNL
S553-6500-D8
S560-6600-GG
S553-6500-43
7490101120
7490101120
LP41606NL
S553-6500-44
S553-1084-01
S553-6500-E2
S560-6600-GK
13F-2010CNL
S553-1084-11
LP41654ANL
S560-6600-GM
S553-6500-55
S553-1506-AE
S553-6500-E4
S560-6600-GV
S553-6500-58
LP41654ANL
S553-6500-E5
7490101120
7490101120

NOTES:
      1.Designed to support application,such as SOHO(ADSL
        modems),LAN-on-Motherboard(LOM),hub and Switches.
      2.With various Turns Ratios.
      3.RoHS"NL" peak solder rating 260℃%%P5℃.
