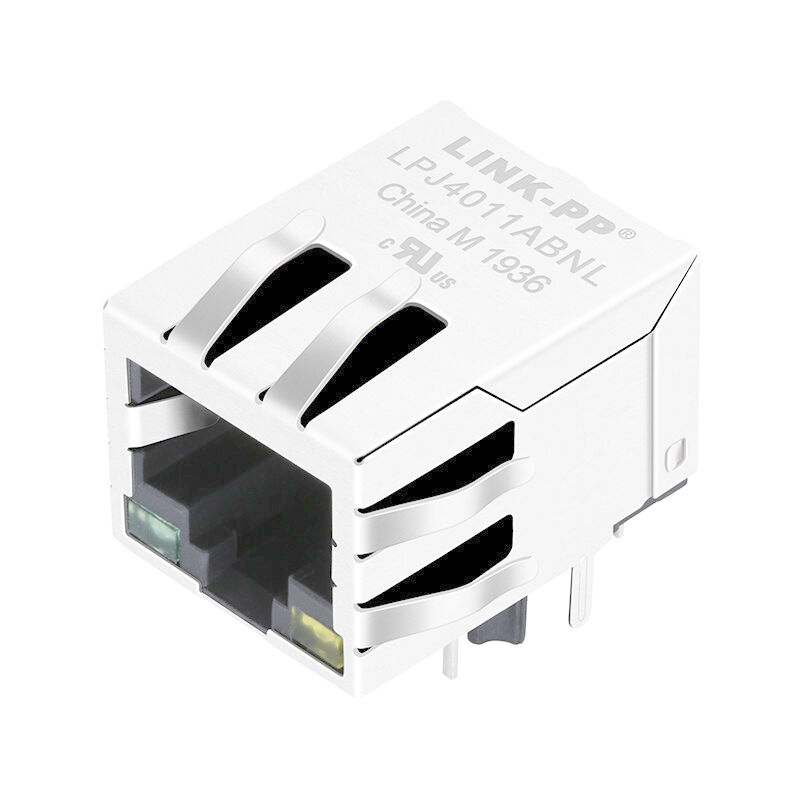

LPJ4011ABNL Cross MIC24013-5104T-LF3 10/100Mbps Rj45 With LED 74990112121

Product Details

Place of Origin: China

Brand Name: LINK-PP

Certification: UL,ROHS,Reach,ISO

Model Number: MIC24013-5104T-LF3

Payment & Shipping Terms

Minimum Order Quantity: 1pcs

Price: $0.06-$1.2

Packaging Details: 50pcs/tray,1200pcs/carton

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 4600K.PCS/Month

Get Best Price
Highlight:

RJ45 LAN Transformer

,

RJ45 Connector with Integrated Transformer

,

MIC24013-5104T-LF3

Part No:
MIC24013-5104T-LF3 / 74990112121
Speed:
10/100 Base-T
Family:
RJ45 Connector With 10/100 Base-T Integrated Magnetics
Orientation:
90° Angle (Right)
LED Color:
Green - Yellow
Mounting:
Through Hole
Part No:
MIC24013-5104T-LF3 / 74990112121
Speed:
10/100 Base-T
Family:
RJ45 Connector With 10/100 Base-T Integrated Magnetics
Orientation:
90° Angle (Right)
LED Color:
Green - Yellow
Mounting:
Through Hole
LPJ4011ABNL Cross MIC24013-5104T-LF3 10/100Mbps Rj45 With LED 74990112121

RJ45 Connector with 10/100 Base-T Integrated Magnetics LPJ4011ABNL Cross MIC24013-5104T-LF3 74990112121

LPJ4011ABNL  Cross MIC24013-5104T-LF3 = 74990112121

Part NumberMIC24013-5104T-LF3
Price BreakUnit PriceExtended Price
1-5FreeFree
10-502.0-
100-500A-l-
1,000-2,500B-K-
5,000C-L-
10,000D-H-
50,000 SupportiveSupportive
100,000 SupportiveSupportive
500,000 SupportiveSupportive
Part Number

74990112121

Description

10/100Mbps RJ45 With Transformer

Lead Free Status / RoHS StatusLead free / RoHS Compliant
LINK-PP MODULE LPJ4011ABNL Made In China
 Ship

3 Days ship immediately

ELECTRICAL SPECIFICATIONS: @25°C
1. Turn Ratio (±2%):
TX=1CT : 1CT
RX=1CT : 1CT
2. Inductance OCL: 350uH MIN @100KHz 0.1V 8mA DC Bias
3. Insertion Loss: -1.0dB MAX @ 1.0-100MHz
4. Return Loss:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5. Cross-talk:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN 100MHz
6. Common Mode Rejection:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHZ
7. Hipot: 1500Vrms
8. Operating Temperature Range: -40°C TO +85°C.


RJ45 Connector Datasheet
