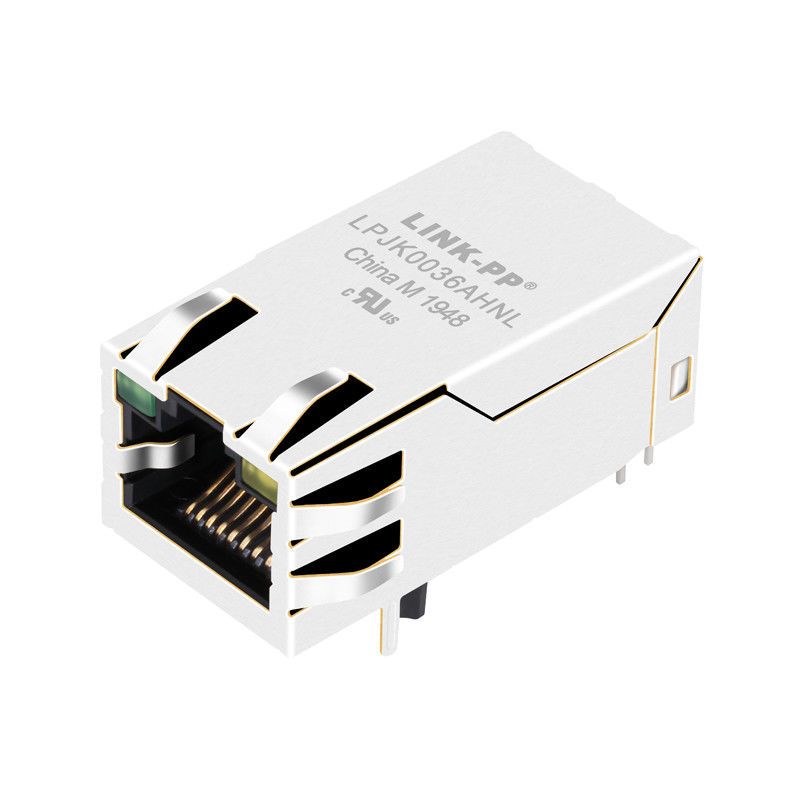

HFJT1-1G16C3-L12RL , LPJK0036AHNL Magnetic RJ45 Jack Gigabit Data Port

Product Details

Place of Origin: China

Brand Name: LINK-PP

Certification: UL,ROHS,Reach,ISO

Model Number: HFJT1-1G16C3-L12RL

Payment & Shipping Terms

Minimum Order Quantity: 50/500/1000

Price: Supportive

Packaging Details: 50pcs/tray,1200pcs/carton

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 4600K.PCS/Month

Get Best Price
Highlight:

rj45 with magnetics

,

rj45 magnetic jack

Specification:
HFJT1-1G16C3-L12RL
Part No:
LPJK0036AHNL
Ethernet:
1x10/100Mbps
Indicator:
Green- Yellow
Mounting:
Side Entry, R/A
Samples:
Available Free
Specification:
HFJT1-1G16C3-L12RL
Part No:
LPJK0036AHNL
Ethernet:
1x10/100Mbps
Indicator:
Green- Yellow
Mounting:
Side Entry, R/A
Samples:
Available Free
HFJT1-1G16C3-L12RL , LPJK0036AHNL Magnetic RJ45 Jack Gigabit Data Port
HFJT1-1G16C3-L12RL , LPJK0036AHNL Magnetic RJ45 Jack Gigabit Data Port
  • 1x G_Ethernet (10/100/1000) : LPJK0036AHNL , Side Entry Rj45 Magnetics
  • 90 Degree Rj45 With Integrated Magnetics HFJT1-1G16C3-L12RL
  • Green- Yellow LED Indicator 1x 10/100/1000 Mbps Ethernet
  • 0℃ TO 70℃ : LPJK0036AHNL
  • -40 TO +85℃: LPJK4036AHNL
  • 350uH min OCL at 8mA DC Bias
  • 6μ” Gold Plating (min) on Contacts
  • Full Temp Range ,100% Electrical Testing
  • 1500Vrms Hi-Pot
Turn Ratio(±2%): TX=1CT:1CT RX=1CT:CT HFJT1-1G16C3-L12RL , LPJK0036AHNL Magnetic RJ45 Jack Gigabit Data Port 0
Inductance OCL 350uH MIN/@ 100KHz,0.1V,8mA DC Bias
Insertion Loss -1.0dB MAX @ 1-65MHz
Return Loss -20dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
Cross talk -40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
Common Mode Rejection -30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
Hipot Test 1500Vrms MIN
Operating Temperature -40℃ TO 85℃
