Home > products > Discrete Magnetic Transformers > L21N001-0 SMD 16pins 10/100Base-T Ethernet Single Port Transformer

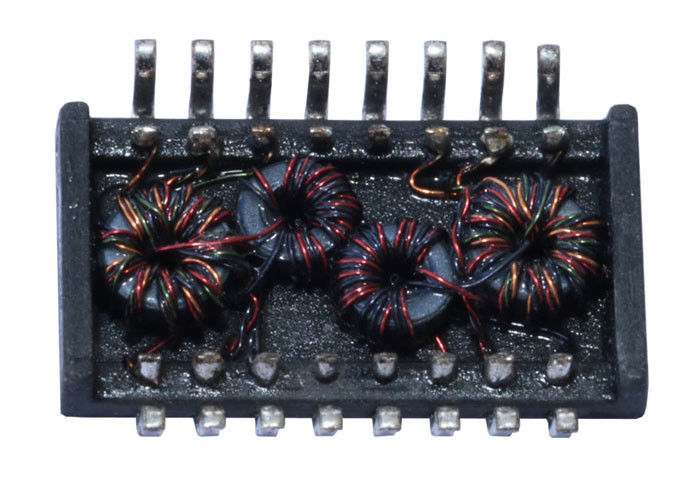

L21N001-0 SMD 16pins 10/100Base-T Ethernet Single Port Transformer

Product Details

Place of Origin: China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: L21N001-0

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

single port transformer

,

quad port transformer

Part:
L21N001-0
Interface:
10/100 Base-T
Port:
Single SMD
Pins:
16
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Cross Rf:
L21N001-0 =>LPXXXNL
Part:
L21N001-0
Interface:
10/100 Base-T
Port:
Single SMD
Pins:
16
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Cross Rf:
L21N001-0 =>LPXXXNL
L21N001-0 SMD 16pins 10/100Base-T Ethernet Single Port Transformer
L21N001-0 SMD 16pins 10/100Base-T Ethernet Single Port Transformer
  1. Meets IEEE 802.3 specificationand ANSI X3.263
  2. standard Compliance with ROHS requirements Filter
  3. Manufactured Under Strict Controls
Pin to pin L21N001-0
Factory PN LPXXXNL
Cross References Equivalent to L21N001-0
L/T Stock or 4-5 weeks
Description SIN Magnetics 10/100 SMD
Documents Available PDF/3D/ISG/Stp/Step/Datasheet
mode of payment T/T, Western Union, MoneyGram
speed 10/100 Base-T



1.Turn Ratio(± 2%):
TX=1CT:1CT RX=1CT:1CT
2.Inductance OCL: 350uH MIN
@100KHz/0.1V,8mA DC Bias
3.Insertion Loss:
-1.0dB MAX @ 1.0-65MHz
4.Return Loss:
-20dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5.Cross talk:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6.Common Mode Rejection:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7.Hipot Test: 1500Vrms MIN



Application:

1 Computer Printers and Plotters

2 Ruggedized Computers

3 Carrier Cards and Carrier Boards

4 Matrix Switching Systems
