HX1260FNL Lan Transformer Single Port 10/100base-T Magnetics SMT HX1260NL

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: 11FB-05ANL / 11FB-05NL

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

10/100base-t magnetics

,

ethernet transformer

PN:
HX1260FNL / HX1260NL
Turn Radio:
1:1
Type:
SMD
Family:
10/100Mbps Transformer
Port:
Single Port
Hipot:
1500VDC
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
PN:
HX1260FNL / HX1260NL
Turn Radio:
1:1
Type:
SMD
Family:
10/100Mbps Transformer
Port:
Single Port
Hipot:
1500VDC
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet

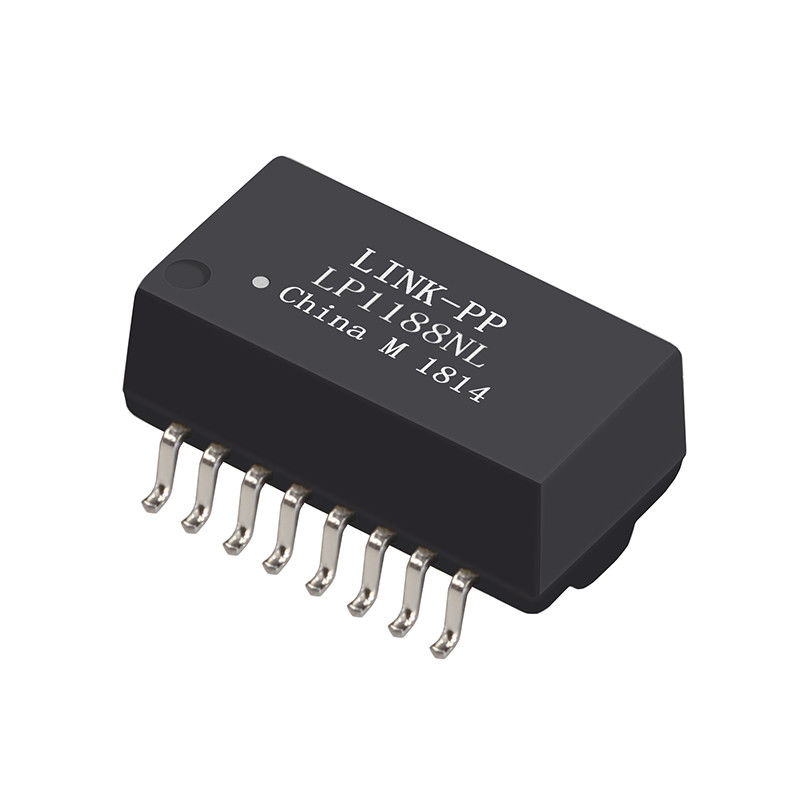

HX1260FNL Lan Transformer Single Port 10/100base-T Magnetics SMT HX1260NL

HX1260FNL Lan Transformer Single Port 10/100base-T Magnetics SMT HX1260NL


10/100BASE-T Transformer Modules  with PoE* Option and 1:1 Turns Ratios

 XFRMR MODULE 1PORT 1:1 10/100
• Meet IEEE 802.3 and ANSI X3.263 standards including  350 uH OCL with 8mA Bias
• Desingned to withstand IR reflow temperatures up to 235℃
• Compact footprint use in the most space restrictive applications
• Single Port Lan Transformer
• ColiStructure: Toroidal
• 10/100base-t transformer
•  SMT, 16 pins



HX1260FNL /  HX1260NL  ELECTRICAL SPECFICATIONS@25℃:


1. Turn Ratio(±2%): 1CT:1CT
2. OCL(100KHz/100mV@8mA): 350uH MIN
3. Insertion Loss(dB MAX): -1.1dB(0.3-100MHz)
4. Return Loss(dB TYP): -20dB(30MHz),-14dB(60MHz),-11.5dB(80MHz)
5. Crosstalk(dB TYP): -45dB(30MHz),-40dB(60MHz),-35dB(100MHz)
6. DCMR(dB TYP): -42dB(30MHz),-37dB(50MHz),-33dB(100MHz)
7. HI-POT:1500Vrms/0.5mA/60Sec or 1650Vrms/0.5mA/2Sec
8. Operating Temperature: -40℃TO+85℃
9. RoHS compliance:YES



HX1260FNL Lan Transformer Single Port 10/100base-T Magnetics SMT HX1260NL 0








 HX1260FNL /  HX1260NL  Applications



Used for networking and communication equipments such as HUB, PC card,Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem



HX1260FNL /  HX1260NL Competitive Advantage



16 years production experience,
2600 staff,
100% test
Flexible delivery time
