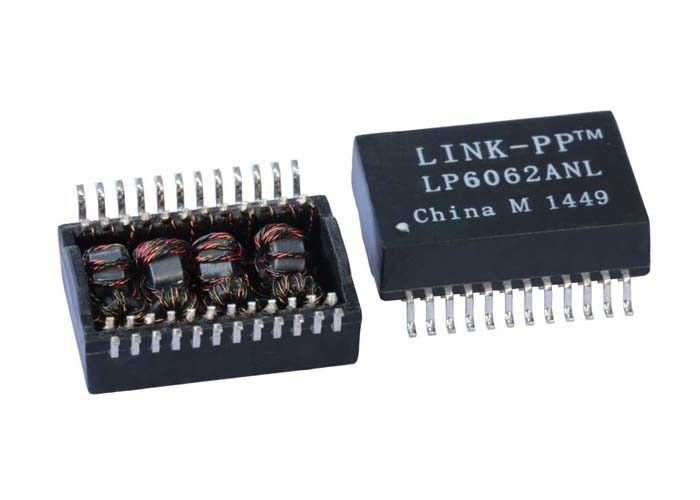

TG1G-S012NZRL SMD Transformer LP6062ANL Single Port 24Pins Gigabit Ethernet

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: TG1G-S012NZRL

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

10/100base-t magnetics

,

ethernet transformer

Item No:
TG1G-S012NZRL
Category:
Gigabit Rj45 Transformer
Turns Ratio:
1CT : 1CT
Mounting:
Surface Mount
Size / Dimension:
17.7mm L X 15.8mm W
Height - Seated (Max):
6.6mm
Old PN:
TG1G-S012NZRL
Mass PN:
LP6062ANL
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Item No:
TG1G-S012NZRL
Category:
Gigabit Rj45 Transformer
Turns Ratio:
1CT : 1CT
Mounting:
Surface Mount
Size / Dimension:
17.7mm L X 15.8mm W
Height - Seated (Max):
6.6mm
Old PN:
TG1G-S012NZRL
Mass PN:
LP6062ANL
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
TG1G-S012NZRL SMD Transformer LP6062ANL Single Port 24Pins Gigabit Ethernet

TG1G-S012NZRL SMD Transformer LP6062ANL Single Port 24Pins Gigabit Ethernet


TG1G-S012NZRL => LP6062ANL Turn 1CT:1CT Gigabit Discrete Transformer  1000 Base-T SMT



Gigabit Ethernet Discrete Transformer
IEEE802.3ab/af Compliant
UL/EN60950 Recognized
100% Electrical Testing
1500Vrms Hi-Pot
Patented Open Frame Construction

Halo TG1G-S012NZRL Transformer

LINK-PP LP6062ANL Cross

Competitive Advantage

☛ Designer and Manufacturer for 18 years.

☛ 2500 Works, 4 plants

☛ Definitely Pass Fluke network analyzer

☛ Stock or 4 weeks.
☛ Flexible design according to customers' required informations without any exral fee.


Number of ports Applications Turns Ratio Power Over Ethernet
Single GE 1G Ethernet 1:1 IEEE 802.3/IEEE 802.3af



Packaging Tab Direction Mounting Type Contact Finish
Reel , Carton -- SMT/SMD --



Pins Number Shielding Isolation Voltage LED Color
24 Pins -- 1500 Vrms ---


Electrical Specification @25℃


1.Insertion Loss(dB Max):
  0.3-1MHz: -1.1    1-65MHz: -0.8
  65-100MHz: -1.0   100-125MHz: -1.2
2.Return Loss(dB Min @100 OHM):
  0.5-40MHz: -18
  40-100MHz: -12-20LOG(f/80MHz)
3.Crosstalk(dB Min):
  0.3-100MHz: -33-20LOG(f/100MHz)
4.CM TO CM REJ:
  0.3-100MHz: -30dB Min
5.CM TO DM REJ:
  0.3-100MHz: -35dB Min
6.Turns Ratio:
  PRI:SEC= 1CT:1CT  ±2%P7.Inductance(100KHz/0.1V@11mA): 350uH Min
8.Balanced DC Line Current:
  350mA Max @ 57VDC Continuous
9.Hipot: 1500Vrms/0.5mA
10.Operating Temperature: -40℃~+85℃.



NOTES:


1.Gigabit Transformer Modules With Power Over Ethernet Option
2.Meets IEEE 802.3af speciffcation
3.For RoHS part add suffix NL
4.RoHS"NL" peak solder rating 260℃%%P5℃.


TG1G-S012NZRL SMD Transformer LP6062ANL Single Port 24Pins Gigabit Ethernet 0
