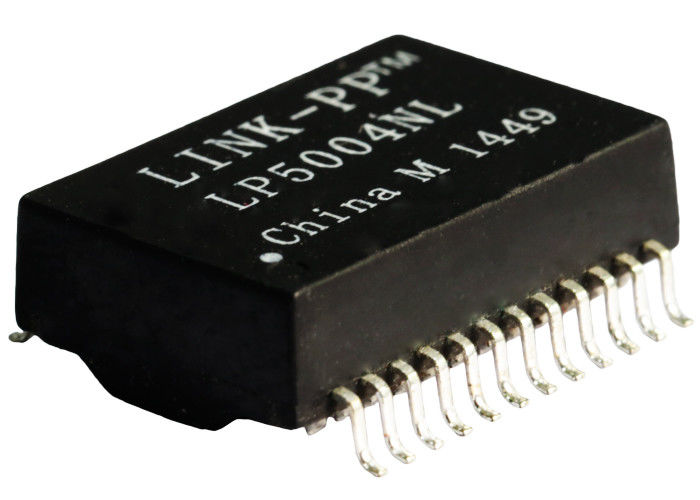

IH-001 Lan Transformer 24Pins 1000 Base-T Magnetics Module XFRMR SMD LP5004NL

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: IH-001

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

gigabit magnetics transformer

,

ethernet transformer

Specification:
IH-001
Part No:
LP5004NL
Interface:
Gigabit Ethernet
Mounting:
Surface Mounting
Pins:
24 Pins
Samples:
Free Available
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Specification:
IH-001
Part No:
LP5004NL
Interface:
Gigabit Ethernet
Mounting:
Surface Mounting
Pins:
24 Pins
Samples:
Free Available
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
IH-001 Lan Transformer 24Pins 1000 Base-T Magnetics Module XFRMR SMD LP5004NL
IH-001 Lan Transformer 24Pins 1000 Base-T Magnetics Module XFRMR SMD LP5004NL
  • Lan Isolation Transformer LP5004NL
  • Lan Magnetics Transformer
  • Lan Discrete Transformer Modules
  • 10/100Base-T Transformer Cross  IH-001
  • FEATURE:
    RoHS Compliant
    RoHS peak solder rating 260 ℃
    Designed to meet IR requirement
    Specifications @ 25 ℃
    OPERATION TEM P:-40 ~ ℃ + 85 ℃
    Turns Ratio
    OCL (uH MIN)
    1CT : 1CT (±2 ﹪)
    350 100KHZ 100mv
IH-001
Electrical Specifications @25℃
1.Insertion Loss:
1-100MHz:-1.0dB MAX
2.Return Loss(dB MIN @100Ω):
1-30MHz:-18 40MHz:-18
50MHz:-16 60-80MHz:-12
100MHz:-10
3.Crosstalk(dB MIN):
30MHz:-45 60MHz:-40
100MHz:-35
4.DCMR(dB MIN):
30MHz:-43 60MHz:-37
100MHz:-33
5.Hipot: 1500Vrms MIN
6.Operating Temperature: -40℃~85℃
