PT61018PEL Lan Transformer 10/100Base-TX Ethernet 16-pin SMD RoHS compliant

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: PT61018PEL

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

gigabit magnetics transformer

,

ethernet transformer

Specification:
PT61018PEL
Part No:
LP1198NL
Ethernet:
1x10/100Mbps
Mounting Type:
Surface
Pins:
16 Pins
Samples:
Free Available
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Specification:
PT61018PEL
Part No:
LP1198NL
Ethernet:
1x10/100Mbps
Mounting Type:
Surface
Pins:
16 Pins
Samples:
Free Available
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
PT61018PEL Lan Transformer 10/100Base-TX Ethernet 16-pin SMD RoHS compliant

PT61018PEL Lan Transformer 10/100Base-TX Ethernet 16-pin SMD RoHS compliant

  1. LINK-PP Transformer LP1198NL
  2. Cross PT61018PEL Magnetics
  3. IEEE 802.3 Ethernet compatible
  4. Dual channel 16-pin SMD
  5. Wide operating temperature range:-40 to +85 °C
  6. RoHS compliant



Inductance - OCL
.....................350 µH min. @ 100 KHz,
0.1 Vrms, 8 mA DC Bias
Turns Ratio (± 5%) .................1CT*:1CT*
DCR ....................................... 1.2 Ω max.
Insertion Loss
1-100 MHz .................... -1.15 dB max.
Return Loss
1-30 MHz .........................-18 dB min.
30-60 MHz .........................-13 dB min.
60-80 MHz .........................-12 dB min.
Common Mode Rejection
1-60 MHz .......................-37 dB Min.
60-100 MHz .......................-28 dB Min.
Crosstalk
1-60 MHz .......................-40 dB Min.
60-100 MHz .......................-35 dB Min.
Hipot
@1 mA, 2 sec. ...................1.5K Vrms
Operating Temperature ......-40 to +85 °C
Storage Temperature..........-40 to +85 °C

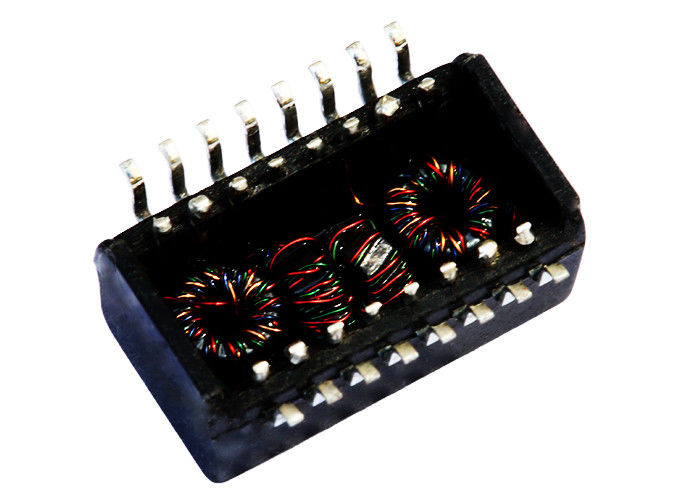

PT61018PEL  Lan Transformer 10/100Base-TX Ethernet 16-pin SMD  RoHS compliant 0
