Home > products > Vertical RJ45 Jack > JXD2-0011NL , LPJD4013DNL Top Entry Magnetic Rj45 Connectors Shield 8 Pins

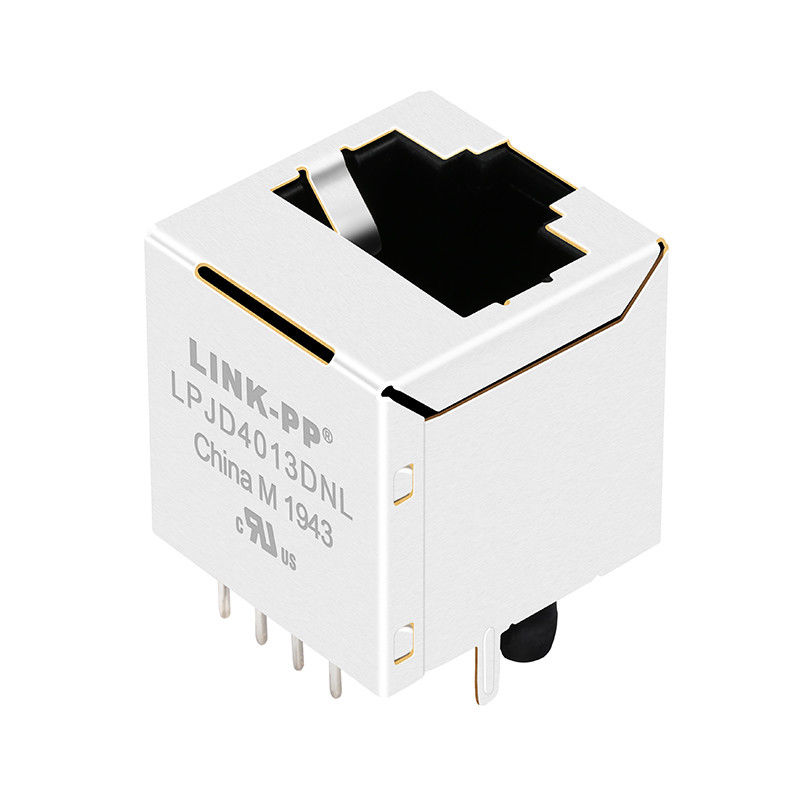

JXD2-0011NL , LPJD4013DNL Top Entry Magnetic Rj45 Connectors Shield 8 Pins

Product Details

Place of Origin: GuangDong, China

Brand Name: LINK-PP

Certification: UL,ROHS,Reach,ISO

Model Number: JXD2-0011NL

Payment & Shipping Terms

Minimum Order Quantity: 50/500/1000/25K

Price: $0.09-$1.85

Packaging Details: 60PCS/Tray,22Trays=1320pcs/Carton=37*30*30CM=10KG

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3000000/Month

Get Best Price
Highlight:

stacked rj45 connectors

,

modular jacks rj45

Specification:
JXD2-0011NL
Part No:
LPJD4013DNL
Category:
Rj45 Top Entry
Interface:
10/100Base-T
LED:
None Indicators
Samples:
Available
Specification:
JXD2-0011NL
Part No:
LPJD4013DNL
Category:
Rj45 Top Entry
Interface:
10/100Base-T
LED:
None Indicators
Samples:
Available
JXD2-0011NL , LPJD4013DNL Top Entry Magnetic Rj45 Connectors Shield 8 Pins

JXD2-0011NL , LPJD4013DNL Top Entry Magnetic Rj45 Connectors Shield 8 Pins

  1. Rj45 Integrated Magnetics Vertical 180 Degree
  2. LINK-PP LPJD4013DNL Top Insert Rj45 Socket 10/100M Without LED Indicators
  3. Cross Equivalent JXD2-0011NL Pulse Jack
JXD2-0011NL , LPJD4013DNL Top Entry Magnetic Rj45 Connectors Shield 8 Pins 0 JXD2-0011NL , LPJD4013DNL Top Entry Magnetic Rj45 Connectors Shield 8 Pins 1



Electrical Specification:
TEST NOTES(25±5℃)
1.TR:(100KHZ,0.1V);
TX=1:1±2% RX=1:1±2%
2.LX:(100KHZ,100mV,8mA,DC Bias)
PINS:(R1-R3),(R4-R6)=350uH MIN
3.Transmitter filter & Receiver filter Type:
Balance low pass 100 Ω impedance
4.HIPOT:
Input(R1-R3)TO Output(C1-C2):1500VAC 60sec
Input(R4-R6)TO Output(C3-C6):1500VAC 60sec
5.INSERTION LOSS:
-1.0dB MAX @ 1.0MHz TO 100MHz
6.RETURN LOSS:
-18dB MIN @ 1.0MHz TO 30MHz
-16dB MIN @ 30MHz TO 60MHz
-12dB MIN @ 60MHz TO 80MHz
7.CROSS TALK:
-30dB MIN @1.0MHz TO 100MHz
8.COMMON MODE REJECTION:
-30dB MIN @1.0MHz TO 100MHz
9.OPERATING TEMPERATURE: -40℃~+85℃.
