Home > products > Discrete Magnetic Transformers > EX2024NL TRANSFORMER 10 BASE-T Ethernet 1CT: 2.5CT / 1CT:1CT SMD

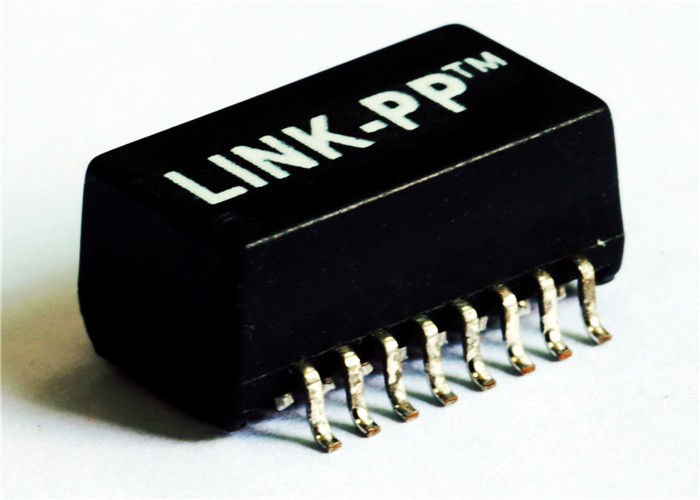

EX2024NL TRANSFORMER 10 BASE-T Ethernet 1CT: 2.5CT / 1CT:1CT SMD

Product Details

Place of Origin: Guangdong,China

Brand Name: LINK-PP

Certification: UL,RoHS,Reach,ISO

Model Number: EX2024NL

Payment & Shipping Terms

Minimum Order Quantity: 400/2000/10K/25K

Price: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Get Best Price
Highlight:

10/100base-t magnetics

,

ethernet transformer

Specification:
EX2024NL
Family:
10 M Transformer
Number Of Ports:
Single
Mounting:
SMT
Size / Dimension:
L12.7XB7.24XH5.08 (mm)
PIN Number:
16
Temperature:
-40 TO +85℃
Archivi Disponibil:
PDF/3D/ISG/Stp/Step/Datasheet
Specification:
EX2024NL
Family:
10 M Transformer
Number Of Ports:
Single
Mounting:
SMT
Size / Dimension:
L12.7XB7.24XH5.08 (mm)
PIN Number:
16
Temperature:
-40 TO +85℃
Archivi Disponibil:
PDF/3D/ISG/Stp/Step/Datasheet
EX2024NL TRANSFORMER 10 BASE-T Ethernet 1CT: 2.5CT / 1CT:1CT SMD
EX2024NL TRANSFORMER 10 BASE-T Ethernet 1CT: 2.5CT / 1CT:1CT SMD



Mfr Specification Description EX2024NL
REACH Compliant Yes
EU RoHS Compliant Yes
Status Active
Transformer Type DATACOM TRANSFORMER
Application 10 BASE-T
Approvals UL
Isolation Voltage 2000.0 V
Load Resistance 2.0 ohm
Manufacturer Series EX2024NL
Mounting Feature SURFACE MOUNT
Number of Functions 1
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Packing Method TUBE
Physical Dimension L12.7XB7.24XH5.08 (mm)
Primary Inductance 350.0 µH
Sub Category Other Transformers
Turns Ratio (Np:Ns) 1CT:2.5CT; 1CT:1CT
Height 5.08 mm
Length 12.7 mm
Width 7.24 mm
Additional Feature HEIGHT DIM INCLUDES TERMINALS ALSO
